中大型分布式电源群采群控解决方案

方案简介：

为进一步规范电网分布式光伏并网调度管理，提高网源协调发展水平，保障电网安全稳定运行，江苏电力调度控制中心依据国家、行业有关新能源并网运行管理相关规定、标准和规范要求，结合江苏电网实际，江苏电力调度控制中心组织编制了《调度分布式光伏调度自动化接入技术要求(试行)》，在调度测实现中大型光伏数据采集、加密传输、控制、通信等功能，实现分布式新能源的精益化运行管理。

系统架构：

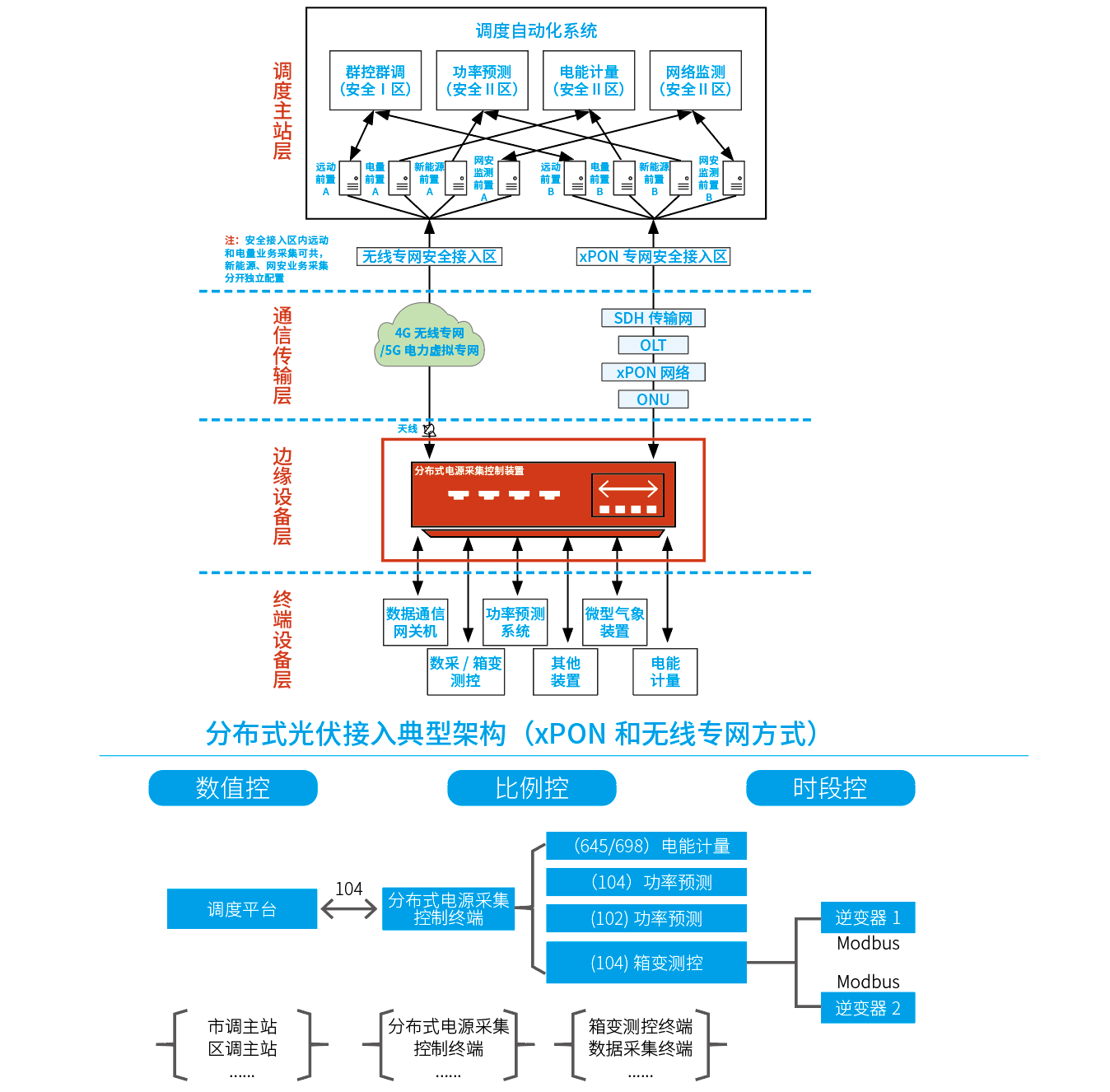

• 中大型分布式电源群采群控云边端协同控制方式（一）

  采用xPON和无线专网接入建设的中大型分布式电源，分布式电源采集控制装置对下与场站的数采/箱变测控、数据通信网关机交互、功率预测、微气象、计量等全部对接，作为统一边缘接入网关， 对上接入安全调度主站。

  对光伏的调控执行流图如下：

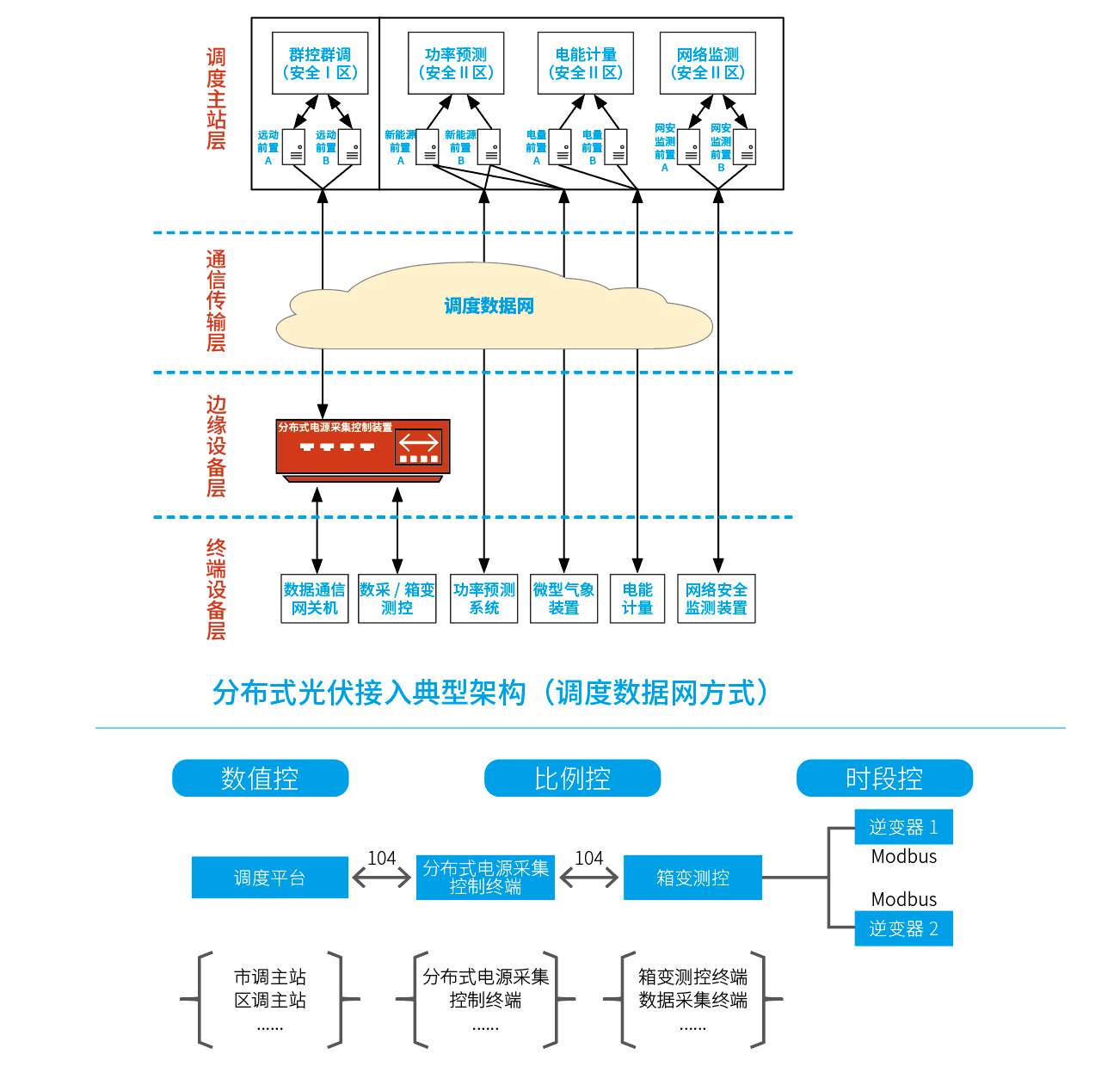

• 中大型分布式电源群采群控云边端协同控制方式（二）

  采用调度数据网进行接入建设的中大型分布式电源，分布式电源采集控制装置对下与场站的数采/箱变测控以及数据通信网关机交互，对上接入安全I区调度主站。其他功率预测、微气象、计量、网络安全等则直接接入调度II区。

  对光伏的调控执行流图如下：

方案亮点：

• 可观可测：

  实时获取分布式光伏的整体运行状态信息，如逆变启停，开关道闸位置等；可随时获取光伏的出力变化，如功率、电压、电流变化以及有功功率对象可调上下限；

• 可调可控：

  调度主站根据实际调控需要，可以对分布式电源进行光伏逆变器进行启/停控制以及有功功率柔性调节控制；

• 安全可靠：

  分布式电源采集控制装置配备了纵向加密模块，同时也采用专用安全操作系统，支持就地身份认证、数据校验、容错保护、冗余设计等功能；

• 便捷部署：

  终端支持交直流供电自适应能力、多种通信方式以及2U标准安装尺寸，可灵活适配不同现场需求，便捷部署。
